НКУ (низковольтное комплектное устройство) — это готовый шкаф для управления, защиты и распределения электроэнергии на объекте. Компания СЕНАЛ проектирует, собирает и тестирует НКУ на заказ: от согласования схемы до отгрузки готового шкафа с гарантией до 2 лет.
Срок изготовления — от 5 дней. Производство находится в Красноярске, доставляем по России.
Что такое НКУ и как расшифровывается аббревиатура
НКУ расшифровывается как низковольтное комплектное устройство. Это совокупность электрических аппаратов, приборов и конструктивных элементов, смонтированных в едином металлическом шкафу или корпусе, которая обеспечивает приём, распределение и управление электроэнергией напряжением до 1000 В.
Проще говоря, НКУ — это «мозг» электроснабжения объекта: всё необходимое для управления электроэнергией собрано в одном корпусе, подключено, промаркировано и готово к эксплуатации.
НКУ применяются на промышленных предприятиях, в жилых и административных зданиях, торговых центрах, больницах, объектах инфраструктуры — везде, где нужно надёжно управлять электроснабжением и защищать оборудование.
Из чего состоит шкаф НКУ
Шкаф НКУ — это не просто набор компонентов, а продуманная система, в которой каждый элемент выполняет конкретную функцию. Рассмотрим основные составляющие.
Металлический корпус
Корпус шкафа НКУ — это несущая конструкция, которая защищает внутреннее оборудование от механических повреждений, пыли, влаги и воздействия внешней среды. Он включает каркас, обшивку, крепёжные элементы и покрытие, защищающее от воздействия электрического тока.
Степень защиты корпуса определяется по стандарту IP (Ingress Protection): чем выше значение, тем надёжнее защита. Для промышленных объектов обычно применяются корпуса с IP54 и выше. При изготовлении НКУ в СЕНАЛ мы согласовываем размеры, конструктив и степень защиты под конкретные условия эксплуатации заказчика.
Элементы распределения энергии
Это основа любого НКУ — компоненты, которые принимают, распределяют и защищают электрические цепи:
- автоматические выключатели — защита от перегрузок и коротких замыканий;
- УЗО (устройства защитного отключения) — дифференциальная защита людей и оборудования;
- контакторы — коммутация силовых цепей;
- шины и кабельные соединения — распределение электроэнергии между потребителями;
- предохранители и разъединители — дополнительная защита и возможность безопасного отключения.
Все компоненты подбираются по доступности, совместимости и требованиям заказчика к брендам.
Управляющее и сигнальное оборудование
Эта группа компонентов позволяет управлять инженерными системами объекта — отоплением, вентиляцией, освещением, насосами и другим оборудованием:
- контроллеры и реле — автоматизация управления;
- кнопки, переключатели, потенциометры — ручное управление;
- индикаторные лампы и световые табло — отображение состояния цепей;
- звуковые сигнализаторы — оповещение об аварийных ситуациях.
Сигнальное оборудование размещается на лицевой панели шкафа — для удобства обслуживающего персонала.
Вводное оборудование и АВР
Вводная часть НКУ отвечает за приём электроэнергии от источника питания и её подачу к распределительным цепям. В состав вводного оборудования входят:
- разъединители и рубильники — безопасное отключение шкафа от сети;
- трансформаторы тока и напряжения — измерение параметров электросети;
- вводной автоматический выключатель — защита всей установки.
Отдельно в составе НКУ может быть реализован блок АВР (автоматический ввод резерва) — устройство, которое при пропадании основного питания автоматически переключает нагрузку на резервный источник. Это критически важно для объектов, где перебои в электроснабжении недопустимы.
Виды НКУ и где они применяются

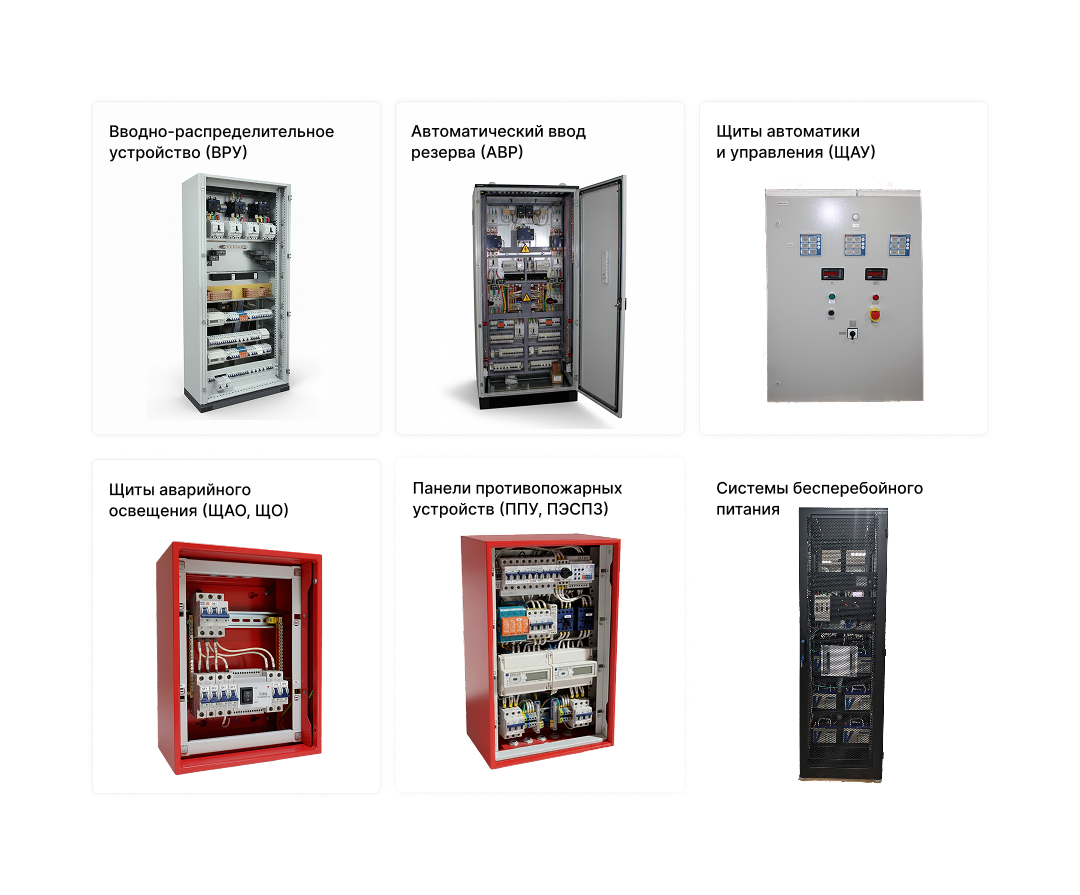

ВРУ, АВР, ЩАУ, ЩАО, ППУ, СБП — краткий обзор
Низковольтные комплектные устройства выпускаются в нескольких исполнениях в зависимости от назначения. СЕНАЛ производит полный спектр НКУ:
ВРУ — вводно-распределительное устройство. Главный распределительный щит объекта: принимает электроэнергию от внешней сети и распределяет по внутренним цепям. Применяется в жилых домах, административных и производственных зданиях.
АВР — автоматический ввод резерва. Обеспечивает бесперебойное электроснабжение за счёт автоматического переключения на резервный ввод при аварии на основном. Незаменим на объектах здравоохранения, в дата-центрах, на производстве.
ЩАУ — щит автоматики и управления. Централизованно управляет инженерными системами: вентиляцией, насосами, климатическим оборудованием. Разрабатывается под конкретный объект и состав оборудования.
ЩАО / ЩО — щиты аварийного освещения. Управляют и защищают цепи освещения здания. ЩАО обязателен на объектах с нормируемым эвакуационным освещением — торговые центры, больницы, школы.
ППУ / ПЭСПЗ — панели противопожарных устройств. Управляют системами противопожарной защиты: дымоудалением, подпором воздуха, огнезадерживающими клапанами. Изготавливаются в соответствии с нормами пожарной безопасности.
СБП — системы бесперебойного питания. Шкафы с ИБП и аккумуляторными батареями для защиты серверного, медицинского и технологического оборудования от перебоев в сети.
Этапы сборки НКУ на заказ
Производство шкафа НКУ в СЕНАЛ — это полный цикл работ, от первого обращения до готового изделия на вашем объекте.
Согласование схемы
На первом этапе мы изучаем задачу заказчика: запрашиваем проектную документацию или техническое задание, уточняем требования по составу шкафа, условиям эксплуатации, монтажу и предпочтениям по брендам комплектующих.
По результатам готовим ТКП (технико-коммерческое предложение) с техническим описанием, несколькими вариантами решения (при необходимости) и стоимостью. Схема согласовывается с заказчиком до начала сборки — это исключает переделки и лишние расходы.
Подбор комплектующих
После согласования схемы подбираем компоненты по трём критериям: доступность (актуальные сроки поставки), совместимость (технические параметры, серии, производители) и соответствие требованиям заказчика (предпочтения по брендам, типоразмерам, степени защиты).
Учитываем требования по размерам шкафа, условиям эксплуатации (температура, влажность, вибрация) и способу монтажа на объекте.
Механическая и электрическая сборка
Сборка включает два этапа:
Механическая сборка — установка корпуса, монтаж DIN-реек, кабельных каналов, крепёжных элементов, размещение всех компонентов в шкафу согласно схеме.
Электрическая сборка — разводка силовых и управляющих цепей, подключение всех компонентов, установка клеммников, маркировка проводов и шин в соответствии с проектной документацией.
Каждый шкаф маркируется, все кабели и клеммы подписываются — это упрощает дальнейшее обслуживание и ремонт на объекте.
Тестирование и контроль качества
Перед отгрузкой каждый шкаф НКУ проходит обязательную проверку по чек-листу:
- тестирование по цепям — проверка правильности подключений;
- проверка токов и напряжений — соответствие проектным параметрам;
- тестирование резервирования (для шкафов с АВР);
- контроль качества сборки, маркировки и комплектности.
Готовый шкаф упаковывается в жёсткую тару или обрешётку с металлизированной плёнкой для безопасной транспортировки.
Сроки изготовления и гарантия
Сроки изготовления зависят от сложности шкафа и доступности комплектующих. Для типовых решений срок составляет 5–10 дней. Нестандартные шкафы с длинными позициями комплектующих — по согласованию.
Гарантия до 2 лет распространяется на механическую и электрическую сборку, а также на правильность соответствия изделия согласованной схеме. Техническая поддержка доступна после отгрузки — консультируем по монтажу, подключению и эксплуатации.
Как заказать сборку НКУ в компании СЕНАЛ
Заказать производство шкафа НКУ в Красноярске просто:
- Отправьте запрос на расчёт — через форму на сайте senal.pro или по телефону. Приложите техническое задание, схему или просто опишите задачу.
- Получите ТКП — подготовим технико-коммерческое предложение с описанием решения, составом шкафа и стоимостью.
- Согласуйте схему — уточним состав, размеры, бренды комплектующих и условия эксплуатации.
- Получите готовый шкаф — соберём, протестируем и отгрузим в согласованные сроки.
СЕНАЛ — производство шкафного электрооборудования НКУ в Красноярске.
📍 г. Красноярск, ул. Брянская, 360 📞 8 913 572 47 13 🌐 senal.pro
