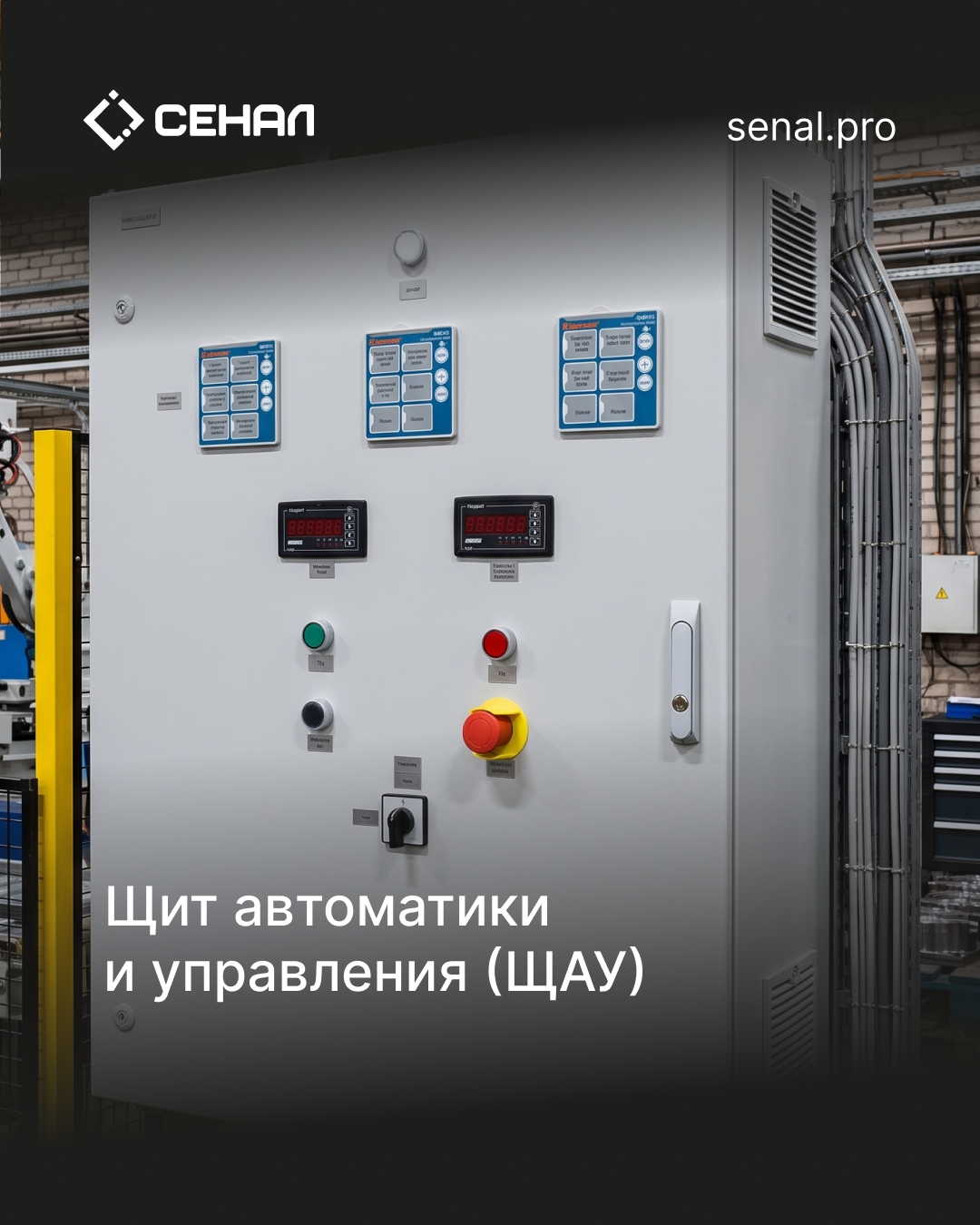

ЩАУ (щит автоматики и управления) — это специализированный шкаф управления, который контролирует работу инженерных систем здания или технологического оборудования. Проще говоря, ЩАУ — это "мозг" автоматизированных систем, обеспечивающий их слаженную работу без постоянного вмешательства оператора.
СЕНАЛ производит щиты автоматики и управления в Красноярске под ключ: от проектирования до сборки и испытаний. Техническая поддержка до 2 лет, срок изготовления от 5 дней.
Расшифровка и назначение ЩАУ
Аббревиатура ЩАУ расшифровывается как щит автоматики и управления. Это низковольтное комплектное устройство (НКУ), которое решает три основные задачи:
- Автоматическое управление технологическими процессами
- Контроль параметров работы оборудования
- Защита систем от аварийных ситуаций
ЩАУ применяется везде, где нужно автоматизировать работу инженерных систем:
- Вентиляция и кондиционирование
- Водоснабжение и канализация
- Отопление
- Освещение
- Технологическое оборудование
Из чего состоит щит автоматики
ЩАУ представляет собой сложную систему, которая включает несколько обязательных компонентов:
1. Блок управления и автоматизации
- Программируемый логический контроллер (PLC) - "мозг" системы
- Релейная группа - для коммутации цепей управления
- Частотные преобразователи - для плавного регулирования электродвигателей
- Таймеры и реле времени - для работы по расписанию
2. Блок питания и распределения энергии
- Автоматические выключатели
- Устройства защиты
- Источник бесперебойного питания
- Стабилизаторы напряжения
- Распределительные шины
3. Блок сигнализации и мониторинга
- Панель оператора
- Сигнальные лампы (красная/желтая/зеленая индикация)
- Звуковая сигнализация
- Цифровые дисплеи для отображения параметров
4. Блок коммуникаций
- Модемы GSM для удаленного управления
- Промышленные сети
- Шлюзы протоколов
- Wi-Fi/Bluetooth модули
5. Блок защиты и безопасности
- Реле контроля фаз
- Устройства защиты от перенапряжений
- Блокировки и аварийные выключатели
- Системы дублирования критичных узлов
Каждый компонент подбирается индивидуально под задачи объекта. В СЕНАЛ мы комплектуем ЩАУ только проверенными компонентами от ведущих производителей, что гарантирует надежную работу системы на протяжении всего срока эксплуатации.
Состав ЩАУ может варьироваться в зависимости от конкретного назначения (управление вентиляцией, насосами, компрессорами и т. д.) и требований проекта.
Какие системы управляются через ЩАУ
1. Вентиляция и дымоудаление
ЩАУ для вентиляции решает задачи:
- Автоматическое включение/выключение вентиляторов
- Регулировка производительности
- Управление заслонками и клапанами
- Работа по расписанию или событию
Пример: В торговом центре ЩАУ вентиляции снижает скорость вентиляторов ночью, экономя электроэнергию.
2. Водоснабжение и канализация
Функции ЩАУ для насосных станций:
- Управление насосами (основной/резервный)
- Защита от "сухого хода"
- Контроль уровня в резервуарах
- Регулировка давления в системе
Пример: В жилом комплексе ЩАУ поддерживает постоянное давление воды, автоматически включая резервный насос при падении давления.
3. Отопление и теплоснабжение
ЩАУ для котельных:
- Управление циркуляционными насосами
- Регулировка температуры теплоносителя
- Контроль аварийных параметров (давление, температура)
- Интеграция с погодозависимой автоматикой
4. Освещение
Функции ЩАУ для освещения:
- Автоматическое включение/выключение по времени
- Управление по датчикам движения и освещённости
- Сценарное управление (для фасадов, ландшафта)
- Аварийное освещение
5. Технологическое оборудование
Специализированные ЩАУ управляют:
- Конвейерными линиями
- Подъёмными механизмами
- Станками и производственными машинами
- Системами сортировки и упаковки
Как работает ЩАУ: принцип действия
- Получение данных от датчиков (температура, давление, уровень и т.д.)
- Анализ информации контроллером по заданной программе
- Принятие решения (включить/выключить, увеличить/уменьшить)
- Отправка команд на исполнительные устройства (насосы, вентиляторы, клапаны)
- Контроль выполнения и корректировка параметров
Пример работы: Датчик в цехе фиксирует повышение температуры → контроллер ЩАУ получает сигнал → анализирует данные → включает вентиляцию → при достижении нормальной температуры снижает обороты вентиляторов.
Преимущества автоматизации через ЩАУ
- Экономия электроэнергии (до 30% за счёт оптимального управления)
- Снижение нагрузки на персонал
- Предотвращение аварийных ситуаций
- Удобный мониторинг параметров системы
- Долговечность оборудования за счёт правильных режимов работы
- Возможность дистанционного управления
Как заказать ЩАУ в Красноярске
Процесс заказа щита автоматики в СЕНАЛ:
1. Предварительное техническое предложение
Наши инженеры детально изучают ваш запрос, анализируют проектную документацию и особенности технологических процессов.
Что вы получаете:
✔ Подбор компонентов с учетом бюджета, задач и требований
✔ Оптимальную конфигурацию шкафа
✔ Техническое решение на основе вашего ТЗ или проекта
✔ Технико-коммерческое предложение (ТКП), включающее:
- Техническое описание шкафа с комплектацией
- Сроки изготовления и стоимость
- Ответы на вопросы и рекомендации по оптимизации
2. Подготовка ТКП и согласование состава шкафа
После обсуждения деталей мы предоставляем окончательное ТКП с техническим описанием решения.
Что входит:
✔ Подбор совместимых и доступных компонентов
✔ Согласование размеров, монтажа и условий эксплуатации
✔ Возможность предложить несколько вариантов решения (по запросу)
✔ Учет ваших предпочтений по брендам и требованиям ТЗ
✔ Итоговый пакет документов:
- Техническое описание шкафа с комплектацией
- Уточненные сроки и стоимость
- Ответы на вопросы и рекомендации
3. Сборка и тестирование шкафа на производстве
Изготовление ведется строго по проектной документации с использованием качественных материалов.
Что включает процесс:
✔ Механическая и электрическая сборка
✔ Установка и разводка всех компонентов
✔ Маркировка, защита и крепление клеммников
✔ Полное тестирование:
- Проверка цепей, токов, питания и резервирования
- Контроль качества по чек-листу перед отгрузкой
4. Подготовка документации
К моменту отгрузки вы получаете полный комплект документов, необходимых для монтажа и эксплуатации.
Что входит в пакет:
✔ Паспорт изделия и руководство по эксплуатации
✔ Электрические и монтажные схемы
✔ Перечень подключений
✔ Сертификаты и спецификации
✔ Инструкции по маркировке компонентов
5. Отгрузка и доставка
Готовый шкаф упаковывается для безопасной транспортировки и доставляется на ваш объект.
Варианты отгрузки:
✔ Самовывоз со склада в Красноярске (ул. Брянская, 360)
✔ Доставка по РФ и СНГ транспортными компаниями
✔ Упаковка: жесткая тара, обрешетка, защитная пленка (при необходимости — консервация)
Сроки изготовления: от 5 рабочих дней для типовых решений
Почему выбирают СЕНАЛ для изготовления ЩАУ
✅ Собственное производство в Красноярске
✅ Опытные инженеры-проектировщики
✅ Работа с любыми контроллерами
✅ Техническая поддержка после поставки 2 года
Оставьте заявку на сайте senal.pro или по телефону 8 913 572 47 13, и мы подготовим решение под ваши задачи!
